楔形流量計
產品特點：
楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;
產品應用：適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體;
.jpg)
一.概述
YK-LGX楔形流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流。楔形流量計可用于粘滯性液體的流量測量，黏度可高達500mPa·S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。
適用范圍
1、公稱直徑：25mm≤DN≤500mm
2、雷諾數范圍：ReDzui低可達300，高可達106以上
3、公稱壓力：PN≤10MPa
4、工作溫度：t≤350℃
5、精度：1級
結構形式
楔形流量計流量方程：

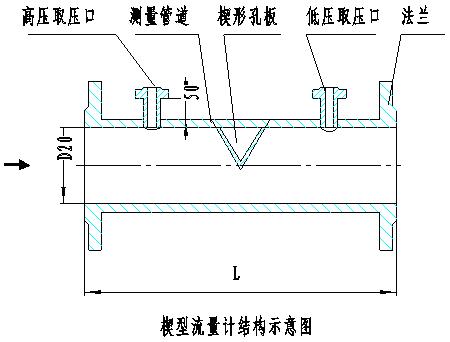

楔形流量計一般與帶遠傳瞙盒的差壓變送器配套成一體，被測介質與引壓管線及變送器隔離，因此可以用于臟污介質的測量。結構見下圖：
安裝要求

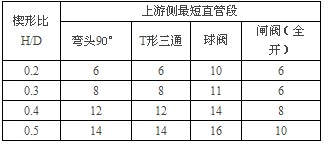

楔形流量計上游側zui短直管段見下表：
二.型號規格及說明
|
型 號 規 格 |
說 明 |
||||||
|
|
YK-LGX |
|
楔形流量計 |
||||
|
介質 |
|
Y |
|
液體 |
|||
|
|
Q |
|
氣體 |
||||
|
|
Z |
|
蒸汽 |
||||
|
連接方式 |
|
1 |
|
法蘭連接 |
|||
|
|
2 |
|
對焊連接 |
||||
|
法蘭材質 |
|
C |
|
碳鋼 |
|||
|
|
S |
|
不銹鋼 |
||||
|
|
O |
|
其它 |
||||
|
公稱壓力 |
|
025 |
|
0.25MPa |
|||
|
|
06 |
|
0.6MPa |
||||
|
|
10 |
|
1MPa |
||||
|
|
… |
|
…… |
||||
|
|
320 |
|
32MPa |
||||
|
公稱直徑 |
|
-25 |
DN25 |
||||
|
|
-32 |
DN32 |
|||||
|
|
-40 |
DN 40 |
|||||
|
|
… |
…… |
|||||
|
|
-500 |
DN 500 |
|||||
